Geodetske podloge za projektovanje: situacioni i katastarsko-topografski plan
Projektantu je potrebna tačna slika terena prije izrade projekta. Geodetska podloga prikazuje granice parcele, visine, postojeće objekte, puteve i, kada je potrebno, instalacije.
Koja geodetska podloga vam treba
| Podloga | Sadrži | Koristi se za |
|---|---|---|
| Situacioni plan | Parcela, objekti, udaljenosti, pristup | Zahtjevi organima, idejna rješenja, prikaz položaja objekta |
| Topografski plan | Reljef (izohipse, visinske kote), objekti, vegetacija, putevi | Projektovanje na nagnutom terenu, nivelacija |

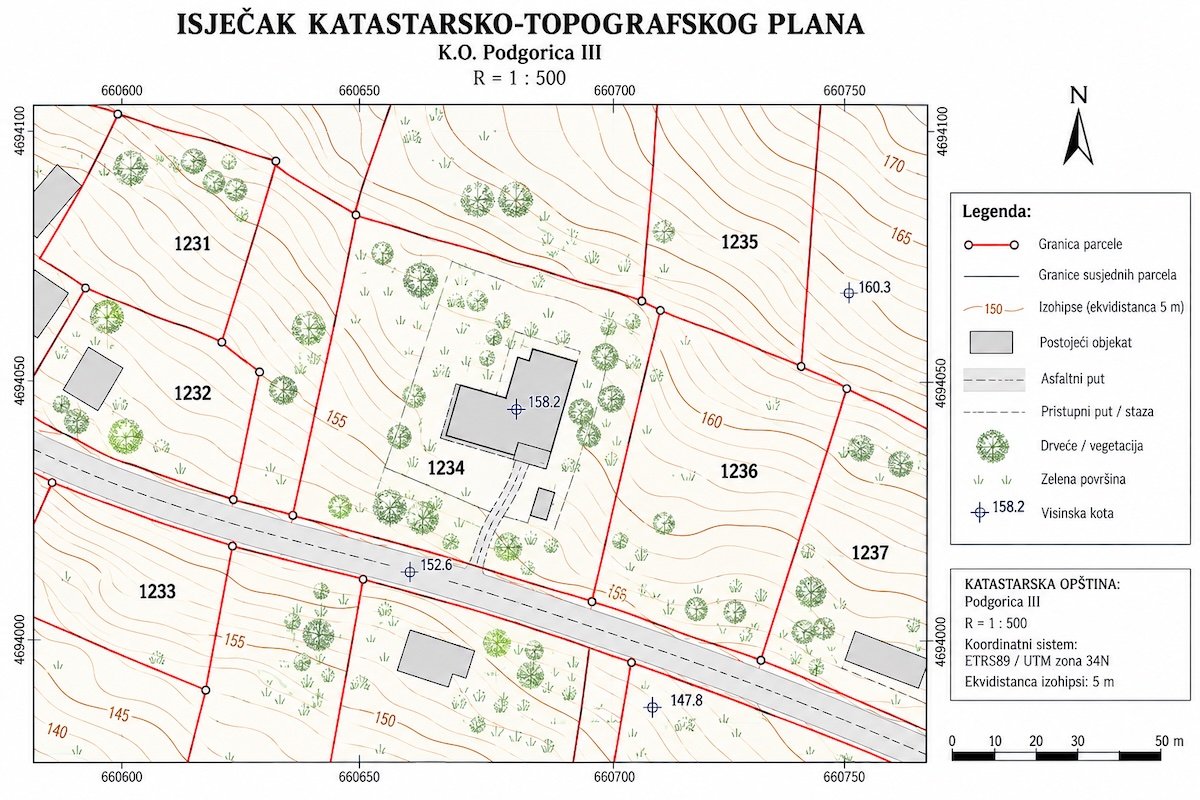

| Katastarsko-topografski plan | Topografija + katastarske granice i brojevi parcela | Glavni projekat, UTU, dozvole |
| Snimak podzemnih instalacija | Vodovod, kanalizacija, struja, telekom | Priključci, infrastrukturni projekti |
Ako nijeste sigurni šta je potrebno, provjerite sa projektantom koju razmjeru i sadržaj traži. U mnogim slučajevima koristi se katastarsko-topografski plan.
Šta dobijate
- Crtež u DWG formatu (za projektante) i PDF za štampu
- Koordinate u državnom koordinatnom sistemu
- Visinske kote i izohipse (kod topografskih planova)
- Ovjeru licencirane geodetske organizacije
Veći teren: snimanje dronom
Kod velikih ili teško pristupačnih površina dron može ubrzati snimanje i omogućiti izradu ortofota i modela terena. Kada se isplati dron.
Cijena i rok
Situacioni plan: na upit. Katastarsko-topografski plan: na upit. Zavisi od površine, terena i gustine detalja.
Sljedeći koraci
Česta pitanja
Koliko dugo važi geodetska podloga?
Dok se stanje na terenu ne promijeni. Neki organi traže podlogu ne stariju od određenog perioda — pitajte projektanta.
Može li projektant koristiti kopiju plana umjesto podloge?
Za glavni projekat — ne. Kopija plana nema visine ni detalje terena.
